適用范圍
徐州力爾達公司LED型定量給料系統是在單機稱重給料機基礎上，結合軟件電控系統實現準確計量及定量控制給料。廣泛應用于電力、煤礦、冶金、化工等行業
工作原理
定量給料機皮帶秤上的荷傳感器，檢測皮帶上的物料重量，產生一個正比于皮帶載荷的電氣輸出信號。速度傳感器直接連在測速滾筒上，提供一系列當脈沖，每個脈沖表示一個皮帶運動單元，脈 沖的頻率正經于皮帶速度。
當物料通過秤的同時，重量信號和速度信號送到稱重顯示器。稱重顯示器、經數據處理，計算出瞬時流量和累積量，并顯示于稱重顯示器。稱重顯示器將瞬時流量和累積量的數據，以RS－485的通訊方式將數據傳給工業控制計算機，經編程處理，將皮帶稱重顯示器上傳來的累積噸數和預先定量給料機的噸數進行對比，當累積到預先設置給料機的噸數時，計算機即刻發出一個控制信號給PLC實現自動停機，完成定量給料。
系統構成及特點

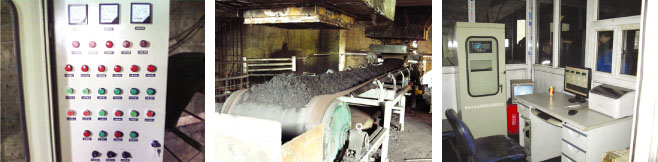

◆LED型定量給料機系統上稱重給料機、工業計算機和電控系統組成
◆稱重給料機，運行可靠，維護量小，皮帶秤精度高。
◆稱生顯示器為全中文菜單引導式操作，方便易學。
◆電控系統以PLC為控制單元實現手動、自動及起停稱重給料機，操作運行可靠。
◆實現設備順序及聯鎖控制，能實現單臺/多臺設備的啟/停
◆工業控制計算機與稱重顯示器的數據通訊為光電隔離，抗干擾能力強，傳輸數據準確。
◆系統軟件以VB編程，人機界面顯示皮帶秤的累積噸數、瞬時流量、單臺累積給料量、總給料量、運行/停止狀態等。操作方便，直觀，系統安全可靠。
◆系統具有歷史數據查詢功能，根據客戶要求可作出相應的數據報表。
◆系統具有故障自診斷功能。
系統主要參數：
◆系統綜合精度：±1%
◆電子皮帶秤精度優于0.5%
◆工作條件與安裝條件：
環境溫度：
◆計算機、儀表：－10℃－40℃ 機械－20℃－60℃
◆電源220/380VAC（＋10%，－15% 50Hz：±2%）
